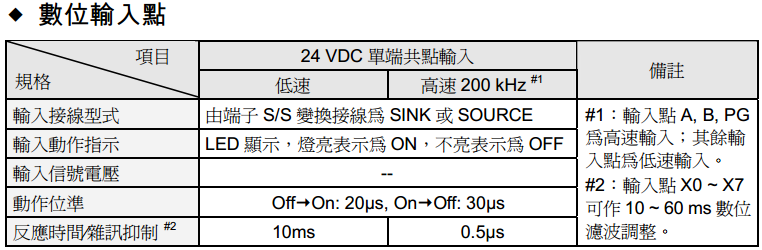

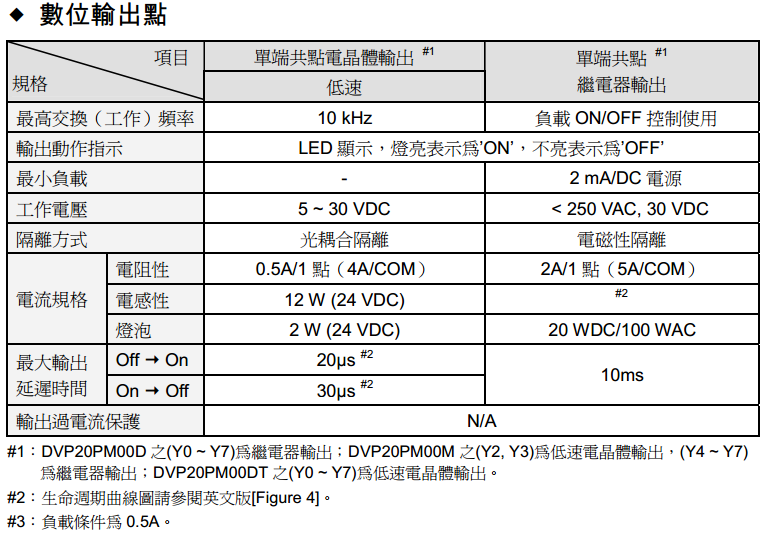

• 技術參數

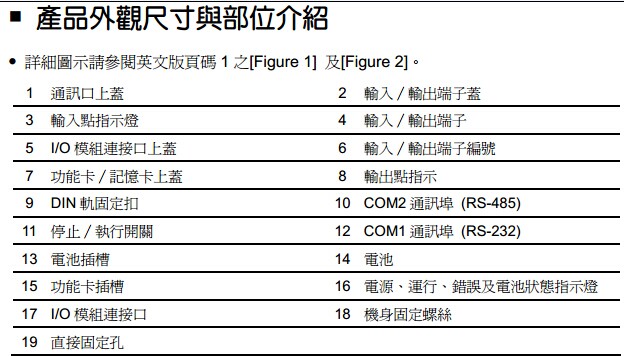

• 安裝尺寸

專業運動控制DVP20PM00D/M
兼容G-code/ M-code，3軸直線/ 圓弧/ 螺旋插補運動控制
支持電子凸輪功能 (2048點) 及飛剪、追剪應用，是運動控制主機，也是擴展模塊
▲ 16點I/O 主機，最大擴展I/O 至512 點
▲ 程序容量：64k steps / 數據寄存器：10k words
▲ 內建RS-232與RS-485通訊端口，兼容標準MODBUS ASCII/RTU通訊協議
運動控制功能
▲ 內建A/B相差動訊號輸出：2組 (DVP20PM00D) / 3組 (DVP20PM00M)，最高差動輸出頻率500kHz
▲ 支持手搖輪直接輸入
▲ 單軸運動控制功能 (1段速、2段速、手搖輪輸入)
▲ 電子齒輪功能

應用范圍：

三軸伺服定位控制、雕刻機、高速繞線機、半導體設備黏晶機

臺達PLC:DVP-20PM系列規格大全：

DVP10PM00M、DVP20PM00DT、DVP20PM00D、DVP20PM00M

DVP-FPMC、PM-PCC01、、、

安裝注意事項：

PLC 在安裝時，請裝配於封閉式之控制箱內，其周圍應保持一定之空間，以確保 PLC 散熱功能正常,

直接鎖螺絲方式：請依產品外型尺寸並使用 M4 螺絲。DIN 鋁軌之安裝方法：適用於 35mm 之 DIN 鋁軌。

在將主機掛上鋁軌時，請先將主機（或 I/O 模組）下方之固定塑膠片，以一字形起子插入凹槽並向外撐

開拉出再將主機（或 I/O 模組）掛上鋁軌，之後將固定塑膠片壓扣回去即可。欲取下主機時，同樣以一

字形起子先將固定塑膠片撐開，再將主機以往外向上的- 10 - 方式取出即可。該固定機構塑膠片為保持

型，因此撐開後便不會彈回去。
